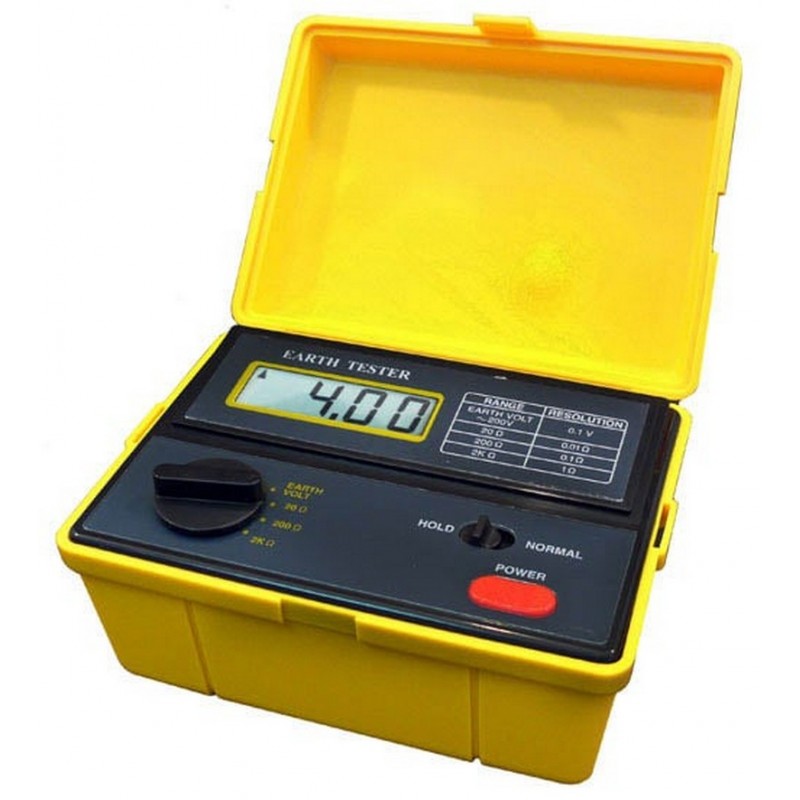

PCE-ET 3000, binaların, cihazların veya paratoner sistemlerinin topraklama bağlantılarını ve topraklama direncini ölçmek için geliştirilmiş güvenilir, hassas ve taşınabilir bir test cihazıdır. Tesisat kontrolleri, bakım ve güvenlik testleri için ideal çözümdür — hem topraklama direnci hem de topraklama hattı voltajı ölçümü yapabilir.
Temel Özellikler
- PCE-ET 3000 Topraklama Test Cihazı
- PCE-ET 3000 VDE Test Cihazı
- PCE-ET 3000 Topraklama ÖLçer
- 0 - 19.99 / 0 - 199 / 0 - 1999 Ω aralığında topraklama direnci ölçümü
- Çözünürlük: 10 mΩ / 100 mΩ / 1 Ω
- Hassas direnç tespiti
- ±2 % + 2 dijit doğruluk ile güvenilir sonuç
- 0 - 200 V AC (50/60 Hz) aralığında topraklama voltajı ölçümü
- Çözünürlük: 0.1 V, hassasiyet: ±3 % + 2 dijit
- AC test akımı ~2 mAeff
- Minimum akımla güvenli ölçüm
- Test frekansı: ~820 Hz
- Harmonikler ve gürültülere karşı filtreli ölçüm
- 3½ haneli LCD ekran (maks. 1999)
- Net ve hızlı okuma
- “Data Hold / Ölçüm Sabitleme” fonksiyonu
- Geçici değerleri kaydetme
- IEC-1010-1 ve CAT III 300 V güvenlik standartlarına uygun yapı
- Sağlam kauçuk gövde
- Pil ile çalışır
- Alman teknolojisi ve kalitesi
Kullanım Alanları ve Avantajları
- Bina topraklama ve paratoner kontrolleri
- Elektrik tesisatlarının bakım ve güvenlik testleri
- Topraklama elektrodlarının ve iletken bağlantılarının doğruluğunu test etme
- Priz, pano veya cihaz topraklamalarının ölçümü ve onayı
- Saha servisleri, bakım ekipleri ve elektrikçiler için pratik, taşınabilir çözüm
- Kalibrasyon ve güvenlik standartlarına uygun ölçüm
- Veri tutarlılığı ve güvenlik sağlar
Kutu / Teslimat İçeriği

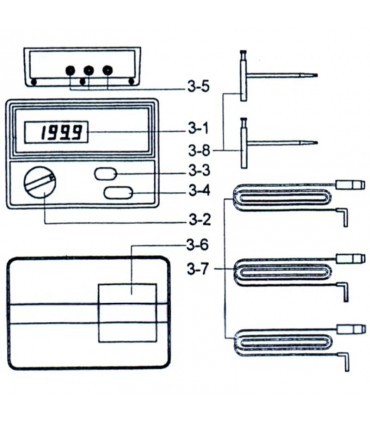

- PCE-ET 3000 ana cihaz
- Test kablosu seti (çeşitli uzunluklarda kablolar: kırmızı, sarı, yeşil) + topraklama çubukları
- Kullanım kılavuzu
- Pil (cihaz çalışmaya hazır halde gelir)
Dikkat Edilmesi Gerekenler
- Topraklama ölçümü için ölçüm elektrodlarının ve bağlantı kablolarının doğru konumlandırılması gerekir
- Zeminin nemli olması ideal ölçüm için önemlidir.
- Test sırasında topraklama hattının sistemden ayrılır olması ölçüm doğruluğu için gereklidir.
- Cihazı kullanırken topraklama sisteme zarar vermemek için bağlantı krokilerinin doğru yapılmasına özen gösterilmelidir.
- Testleri yapmadan önce topraklama hattındaki gerilim ve elektriksel güvenlik kontrolleri yapılmalıdır.
Topraklama test cihazı PCE-ET 3000, tüm binalarda paratoner ya da paratoner topraklamasını ölçmek için kullanılır. Topraklama test cihazı, hava geçirmez bir gövdeye sahiptir ve teknik servis operatörleri için gerekli tüm VDE 0413 güvenlik gereksinimlerini karşılar. Topraklama test cihazı, topraklama elektrodları, paratonerleri ya da küçük topraklama direnç sistemleri ölçümlerinin yanı sıra güç direnci, iletken elemanları ve bağlantı bileşenleri ölçümleri için de uygundur. Modern devreler, topraklama voltajının ve çevresindeki topraklama elektrodlarının topraklama direncinin etkilerini en aza indirir.Topraklama test cihazının bitişik kontrol mekanizması ile kalibrasyonu ölçümdeki hassasiyet kaybını önler. 850 Hz’lik frekans kontrolü, ağın dağınık akımlarının ve harmonik elemanlarının etkisini önler. Bunun haricinde, topraklama test cihazında bozuk işaretleri silmek için bir filtre bulunur. Topraklama test cihazı, fabrikada kalibre edilmiş olarak gelir. Topraklama test cihazı PCE-ET 3000 için opsiyonel ISO kalibrasyon sertifikası mevcuttur.Sarı renkli koruyucu kapağı arkaya doğru katlandığında bağlantı kabloları için mevcut olan bağlantı kısmı görünür hale gelir. Siyah için “E”, yeşil için “P” ve topraklama çubukları kırmızı bağlantı kablosu için “C” bağlantı seçenekleri mevcuttur. Bağlantı konfigürasyonu (ölçüm fonksiyonunun türüne bağlı olarak, topraklama direnci/topraklama voltajı) için kullanım kılavuzuna bakınız.
Topraklama direnci ölçümü
Topraklama test cihazı, kontrol kabloları aracılığıyla toprağa verilen özel toprak bileşenlerine bağlanır. Topraklama test cihazı ile hassas ölçümler gerçekleştirmek için zemin nemli olmalıdır. Topraklama bileşenleri düz bir çizgiye yerleştirilir (önce siyah kabloyu, ardından yeşil kabloyu, bir topraklama çubuğu için sarı kabloyu ve ikinci bir topraklama çubuğu için kırmızı kabloyu yerleştirin).Binanın topraklama bağlantısını kontrol etmek için kullanılacak topraklama test cihazının bağlanması için her şey artık hazır. Topraklama test cihazı, su bağlantılarının düzgün bir şekilde çalışıp çalışmadığını kontrol etmek için de kullanılabilir. Topraklama test cihazı PCE-ET 3000, IEC 1010-1 standardına göre geliştirilmiştir ve elektronik test cihazları (CAT III) için tüm güvenlik koşullarını yerine getirmektedir.
